KENOVA set line V123

Für alle, die schnell und einfach messen wollen:

Das handliche Tischgerät für alle, die schnell und einfach messen wollen.

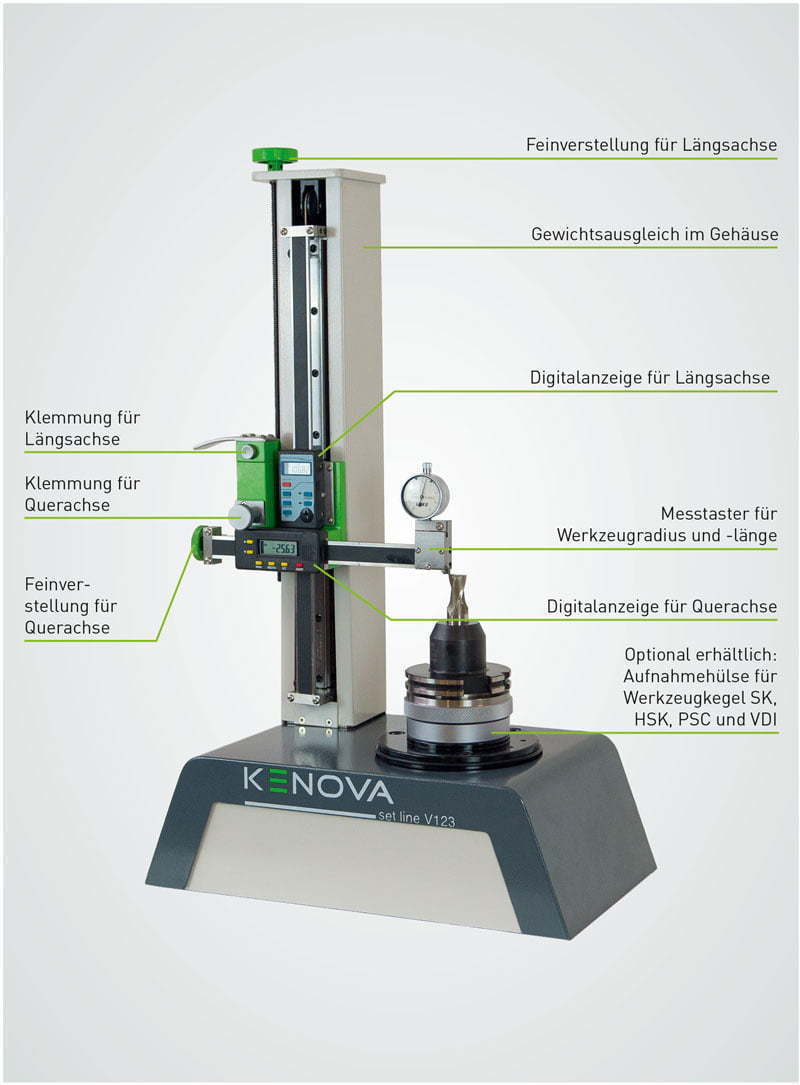

KENOVA set line V123 ist das flexible Werkzeug- einstellgerät für die schnelle Werkzeugvermessung: direkt vor Ort an der Maschine, in der Werkstatt oder als ideales Ergänzungsgerät im zentralen Einstellraum.

Mit dem KENOVA V123 treffen Sie die richtige Entscheidung, wenn Sie eine schnelle, zuverlässige Werkzeugvermessung und Werkzeugeinstellung benötigen. Der Messbereich beträgt 300 mm an der Längsachse und 200 mm im Durchmesser bei einer Wiederholgenauigkeit von 0,01 mm. Die digitale Anzeige führt die gemessenen Werte in 0,01 mm-Einheiten auf.

V123 steht für: prüfen, kontrollieren, messen, einstellen und nachstellen.

Technische Daten

• Messbereich:
  Längsachse: 300 mm, Durchmesser: 200 mm

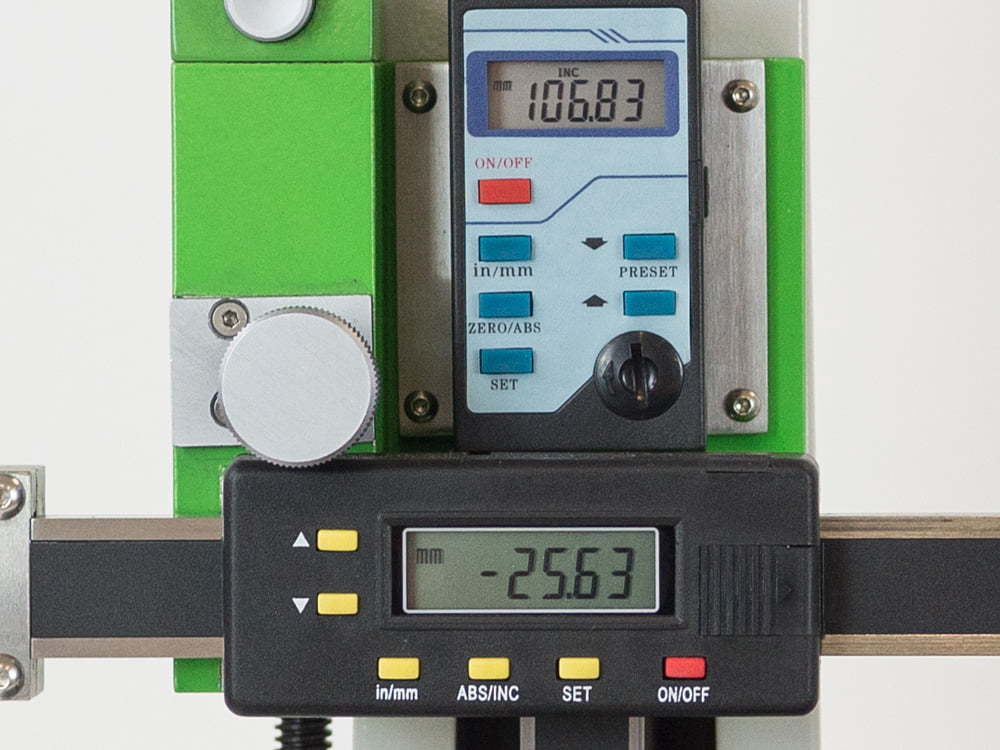

• Digitale Messwertanzeige: 0,01 mm
  Wiederholgenauigkeit: 0,01 mm

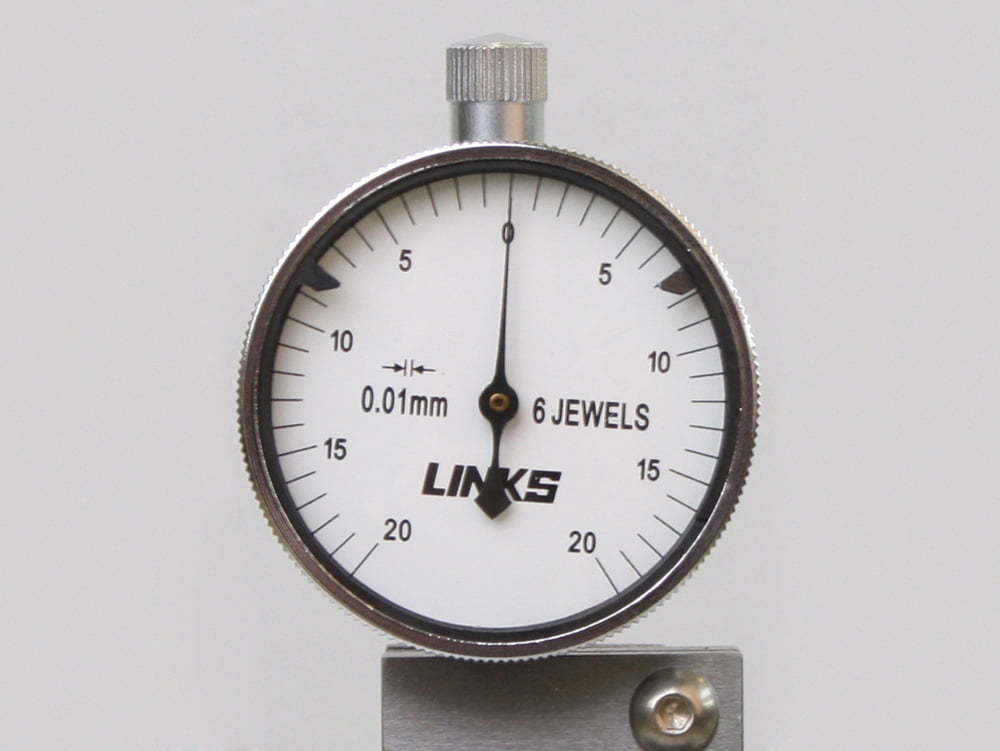

• Mechanische Schneidenabtastung Präzisionsmessuhr Anzeige: 0,01 mm
• Grundkörper mit gehärteter und geschliffener Grundaufnahme Ø 75 mm
• Stabile Messträgersäule,
  präzisionsgeführter Messschlitten
• Schnellverstellung für Messschlitten
• Feinverstellung über Trapezgewinde

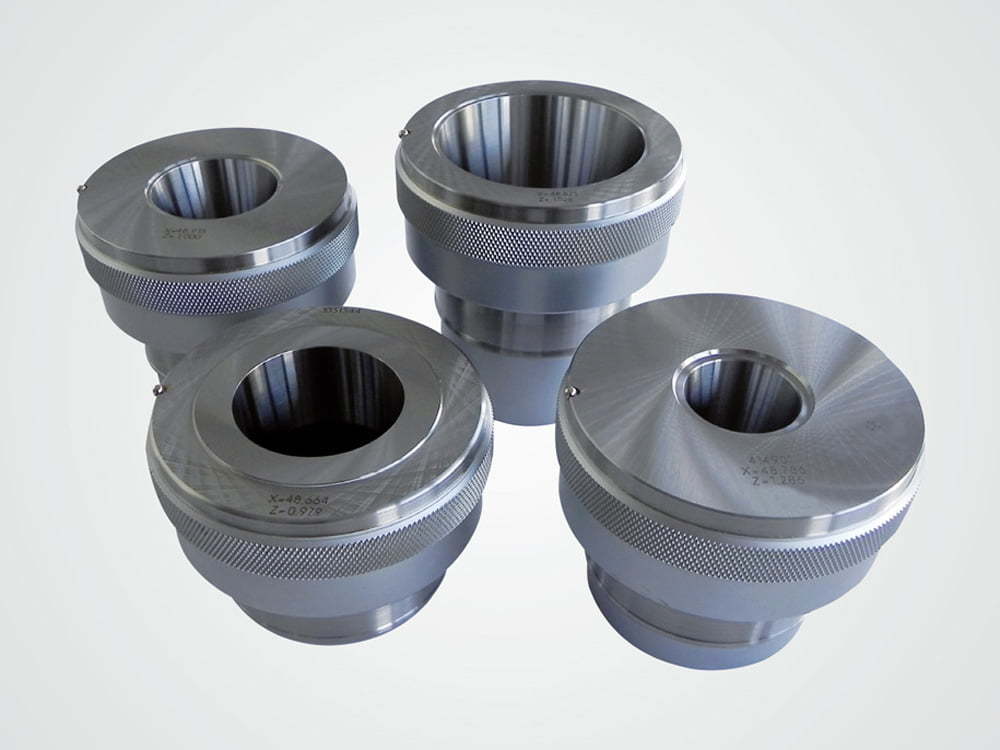

• Drehbare Präzisionswerkzeugaufnahme gehärtet und geschliffen mit Eichmaßen X und Z zur Nullpunkt- übernahme / auswechselbare Aufnahmehülsen in verschiedenen Kegelgrößen
• Freie Nullpunktwahl
• Farbe:
  Messträger RAL 7035 Lichtgrau
  Grundkörper RAL 7011 Eisengrau
• Platzbedarf:
  L x B x H = 424 x 270 x 692 mm
• Gewicht: 44 kg
